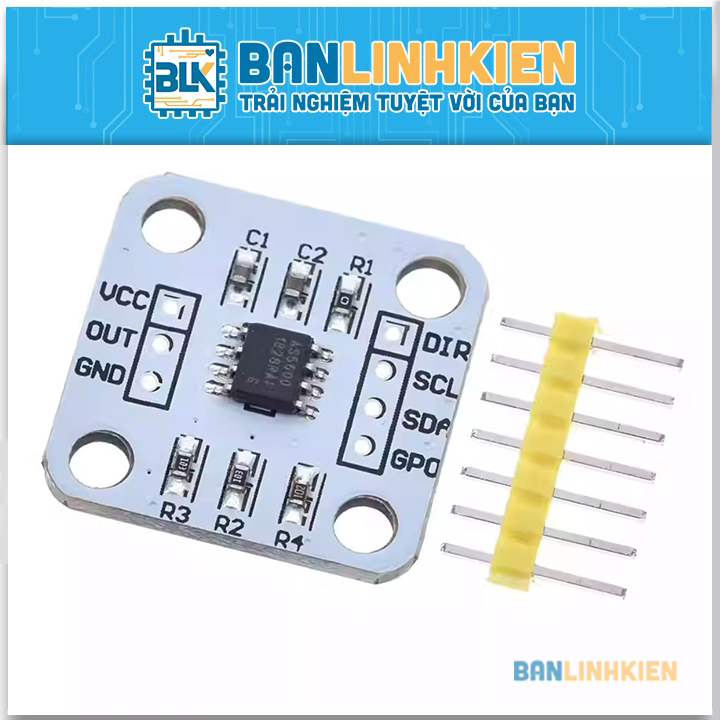

Module Cảm Biến Góc Xoay Encoder Từ Trường Không Tiếp Xúc AS5600 12 Bit

Tính Năng Sản Phẩm

• Module Cảm Biến Góc Xoay Encoder Từ Trường Không Tiếp Xúc AS5600 12-Bit là cảm biến góc xoay (Rotary Encoder) từ trường không tiếp xúc, sử dụng IC AS5600 với độ phân giải cao 12-bit (4096 bước/vòng). Cảm biến đo góc thông qua từ trường của nam châm, hoàn toàn không ma sát, không mài mòn, cho độ bền và độ ổn định rất cao so với encoder cơ học truyền thống.
• Module hỗ trợ nhiều dạng ngõ ra Analog, PWM và giao tiếp I2C, giúp dễ dàng tích hợp với các vi điều khiển và hệ thống nhúng như Arduino, ESP32, STM32, Raspberry Pi,… phù hợp cho cả dự án học tập lẫn ứng dụng công nghiệp nhẹ.
• Ưu điểm nổi bật
  • Không tiếp xúc – không mài mòn → tuổi thọ cao, đo ổn định lâu dài
  • Độ phân giải 12-bit → 4096 bước/vòng, đo góc cực kỳ mịn
  • Đa dạng ngõ ra: Analog / PWM / I2C
  • Độ trễ thấp – phản hồi nhanh, phù hợp điều khiển thời gian thực
  • Có thể thay thế biến trở xoay (potentiometer) trong nhiều ứng dụng

Thông số kỹ thuật

• IC chính: AS5600
• Loại cảm biến: Encoder từ trường không tiếp xúc
• Độ phân giải: 12-bit (0 – 4095)
• Góc đo: 0 – 360° (toàn vòng)
• Nguồn cấp: 3.3V – 5V DC
• Chuẩn giao tiếp: I2C
• Ngõ ra:
• Analog (0 ~ VCC)
• PWM
• I2C (đọc giá trị góc trực tiếp)
• Tần số PWM: ~115Hz
• Độ chính xác: cao, ổn định theo datasheet IC

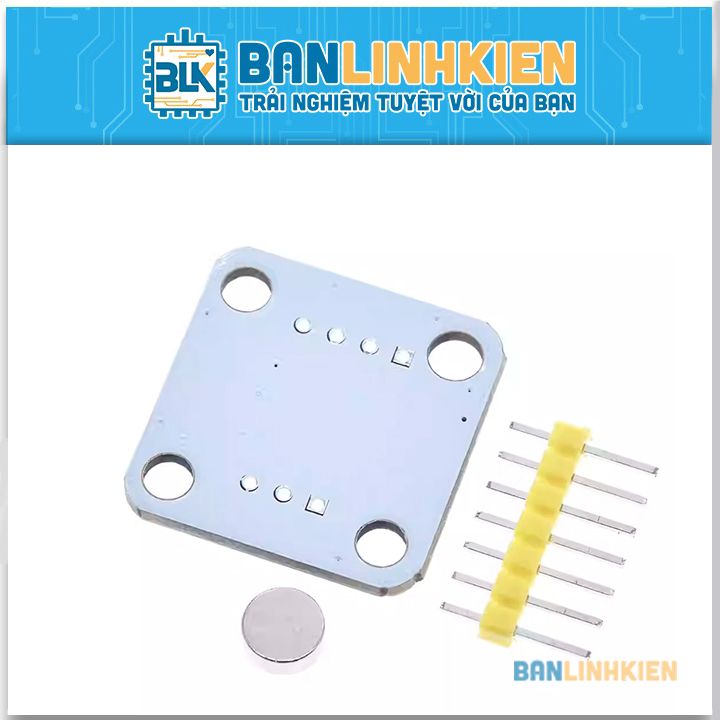

• Loại nam châm: Nam châm tròn đường 4mm (lắp đồng trục trục quay)
• Kích thước Module: 23.2 x 22.7 mm

LƯU Ý:

• Cần lắp nam châm đúng tâm & đúng khoảng cách để đạt độ chính xác tối ưu (Nên dùng nam châm đi kèm).
• Không dùng nam châm quá mạnh hoặc lệch trục.

Ứng dụng

• Encoder góc cho động cơ, servo, robot
• Thay thế potentiometer cơ trong thiết bị điều khiển
• Đo góc xoay tay gạt, tay quay, bánh răng
• Robot tự hành, cánh tay robot
