• ADS1115 là module chuyển đổi tín hiệu Analog sang Digital (ADC) độ phân giải 16-bit, tích hợp 4 kênh đo độc lập, giao tiếp I2C đơn giản chỉ với 2 dây SDA & SCL.
  Sản phẩm được thiết kế để mở rộng số lượng chân ADC hoặc nâng cao độ chính xác đo cho các vi điều khiển và máy tính nhúng như Arduino, ESP32, STM32, Raspberry Pi,…
• ADS1115 sử dụng kiến trúc Delta-Sigma ADC, cho độ nhiễu thấp và độ ổn định cao, đặc biệt phù hợp để đọc các cảm biến analog yêu cầu độ chính xác cao, đo điện áp nhỏ (mV) mà ADC tích hợp trên vi điều khiển khó đáp ứng.

• IC chính: ADS1115 – ADC 16-bit, 4 kênh, tích hợp PGA
• Độ phân giải: 16-Bit (Delta-Sigma ADC)
• Điện áp hoạt động: 2.0 ~ 5.5VDC
• Chuẩn giao tiếp: I2C (SDA, SCL)
• Địa chỉ I2C: Có thể thiết lập qua các chân A0 ~ A3
• Tốc độ lấy mẫu: 8 ~ 860 SPS (Samples per Second)
• Dòng tiêu thụ:
  • Continuous Mode: ~150µA
  • Single-Shot Mode: Auto Shut-Down
• Voltage Reference: Internal Low-Drift Reference
• Oscillator: Internal Oscillator
• Khuếch đại tín hiệu: Internal Programmable Gain Amplifier (PGA)
• So sánh ngưỡng: Programmable Comparator

 Ứng dụng tiêu biểu

• Đọc cảm biến Analog độ chính xác cao
• Mở rộng chân ADC cho vi điều khiển
• Hệ thống đo lường – giám sát – Data Logger

-  Hàng đã được kiểm tra trước khi đóng gói sản phẩm.
-  Hàng sẽ được kiểm tra khi khách hàng mua hàng trực tiếp.
-  Hàng sẽ được kiểm tra khi khách hàng mua hàng online.
-  Sản phẩm được kiểm tra là sản phẩm đã có dán tem kiểm tra hoặc ký hiệu dấu tích  " v ".
-  Sản phẩm thuộc cấp độ Bảo Hành:

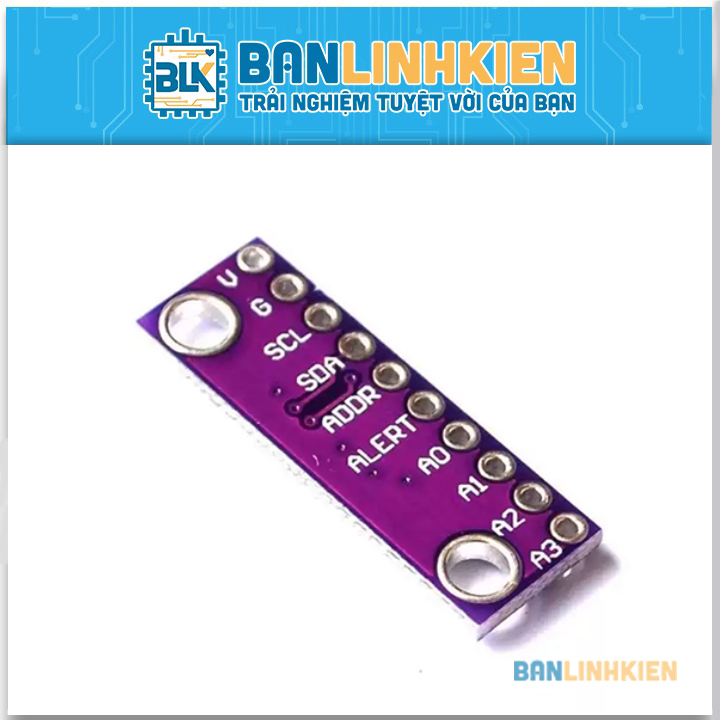

Module ADC 16 Bit 4 Kênh ADS1115 I2C

ADS1115 ADC 16bit

Module ADS1115 I2C

ADC ADS1115 4 channel
